規格 規格 規格 219×6 219×13 1520×8 219×7 219×14 1520×9 219×8 1120×6 1620×8 529×6 1120×7 1620×9 529×7 1120×8 1520×10 529×8 1220×6 1520×11 325×9 1220×7 1520×12 325×10 1220×8 1620×10 529×9 1120×9 1620×11 529×10 1120×10 1620×12 630×6 1120×11 1520×13 630×7 1120×12 1520×14 630×8 1220×9 1620×13 820×6 1220×10 1620×14 820×7 1220×11 1720×10 820×8 1220×12 1720×11 630×9 1120×13 1720×12 630×10 1120×14 1820×10 820×9 1220×13 1820×11 820×10 1220×14 1820×12 426×11 630×16 1720×13 426×12 1420×16 1720×14 720×11 1320×6 1820×13 720×12 1320×7 1820×14 920×7 1320×8 1920×10 920×8 1320×9 1920×11 920×9 1420×6 1920×12 920×10 1420×7 2020×10 1020×7 1420×8 2020×11 1020×8 1420×9 2020×12 1020×9 1320×10 1920×13 1020×10 1320×11 1920×14 820×11 1320×12 2020×13 820×12 1420×10 2020×14 國標螺旋鋼管材質用途

國標螺旋鋼管簡稱9711.1螺旋鋼管，9711.2螺旋鋼管，

材質分類：16Mn材質螺旋鋼管，Q345B螺旋鋼管，L245螺旋鋼管，L360螺旋鋼管，X40-X80螺旋鋼管，

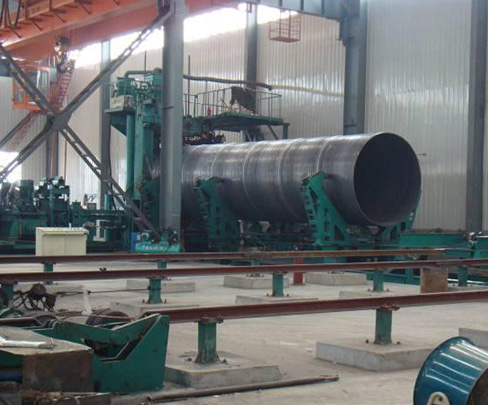

主要用途，汙水處理用螺旋鋼管，水淨化用螺旋鋼管，水廠用螺旋鋼管，電廠化工企業用螺旋鋼管鋼管，核電用螺旋鋼管，輸送可燃性流體用螺旋鋼管，輸送非可燃性流體用螺旋鋼管，國標螺旋鋼管，石油部標SY/T5037螺旋鋼管。該產品用熱軋鋼帶做原料，經常溫螺旋成型，自動埋弧焊工藝焊接而成，產品執行API SPEC 5L、EN10217、GB/T9711.1、GB/T9711.2標準。主要用於石油、天然氣工業中輸送可燃流體和非可燃流體及鋼結構。



螺旋鋼管和各種鋼材理論計算公式

鋼材計算公式

1、 圓鋼每m重量=0.00617×直徑×直徑

       螺旋鋼管 每米重量=（直徑-壁厚）*壁厚*0.02466

2、方鋼每m重量=0.00786×邊寬×邊寬

3、六角鋼每m重量=0.0068×對邊直徑×對邊直徑

4、八角鋼每m重量=0.0065×直徑×直徑

5、螺紋鋼每m重量=0.00617×直徑×直徑

6、等邊角鋼每m重量=邊寬×邊厚×0.015

7、扁鋼每m重量=0.00785×厚度×寬度

8、無縫鋼管每m重量=0.02466×壁厚×(外徑-壁厚)

9、電焊鋼每m重量=無縫鋼管

10、鋼板每㎡重量=7.85×厚度

11、黃銅管：每米重量=0.02670*壁厚*（外徑-壁厚）

12、紫銅管：每米重量=0.02796*壁厚*（外徑-壁厚)

13、鋁花紋板：每平方米重量=2.96*厚度

14、有色金屬比重：紫銅板8.9黃銅板8.5鋅板7.2鉛板11.37

15、有色金屬板材的計算公式為：每平方米重量=比重*厚度

方管: 每米重量=(邊長+邊長)×2×厚×0.00785

不等邊角鋼 每米重量=0.00785×邊厚(長邊寬+短邊寬--邊厚)

工字鋼 每米重量=0.00785×腰厚[高+f（腿寬-腰厚）]

槽鋼 每米重量=0.00785×腰厚[高+e（腿寬-腰厚）]

螺旋鋼管偏差和公差

A、螺旋鋼管偏差：在生產過程中，由於實際尺寸難於達到公稱尺寸要求，即往往大於或小於公稱尺寸，所以標準中規定了實際尺寸與公稱尺寸之間允許有一差值。差值為正值的叫正偏差，差值為負值的叫負偏差。

B、螺旋鋼管公差：標準中規定的正、負偏差值絕對值之和叫做公差，亦叫公差帶。偏差是有方向性的，即以正或負表示；公差是沒有方向性的，因此，把偏差值稱為正公差或負公差的叫法是錯誤的。

螺旋鋼管公稱重量表

公稱外徑　　nominal O.D　　mm

公稱壁厚　Nominal Wall Thickness mm 5.0 5.5 6.0 7.0 8.0 9.0 10.0 11.0 12.0 13.0 14.0 15.0 16.0 18.0 20.0 22.0 273 33.04 36.28 39.51 45.92

323.9 39.32 43.18 47.04 54.70 62.32 69.89

(325) 39.46 43.33 47.26 54.90 62.54 70.13

355.6 43.23 47.48 51.73 60.18 68.57 76.92

(377) 45.88 50.39 54.89 63.87 72.80 81.67

406.4 49.44 54.32 59.24 68.94 78.60 88.20 97.75

(426) 51.91 57.03 62.14 72.33 82.46 92.55 102.59

457 55.73 61.24 66.73 77.69 88.58 99.43 110.23 120.98 131.60 142.34

508 74.28 86.48 98.64 110.75 122.81 134.82 146.78 158.69

(529) 77.38 90.11 102.78 115.41 127.99 140.51 152.99 165.42

(559) 81.82 95.29 108.70 122.07 135.38 148.65 161.87 175.04

610 　89.37 104.09 118.76 133.39 147.96 162.48 176.96 191.39

(630) 　92.33 107.54 122.71 137.82 152.89 167.91 182.88 197.80

(660) 　96.77 112.72 128.63 144.48 160.29 176.05 191.76 207.42

711 　104.31 121.52 138.69 155.80 172.87 189.88 206.85 223.76

(720) 　105.64 123.08 140.46 157.80 175.09 192.32 209.51 226.65

(762) 　130.33 148.75 167.12 185.44 203.72 221.94 240.11 258.24

813 　139.13 158.81 178.44 198.02 217.55 237.03 256.46 278.88

(820) 　140.34 160.19 179.99 199.75 219.45 239.10 258.71 276.26 297.77 317.23 256.01 394.58 432.96 914

178.74 200.06 222.93 244.95 266.92 288.84 310.72 332.54 354.31 397.74 440.95 483.96 (920)

179.92 202.19 224.41 246.58 268.70 290.77 312.79 334.76 356.68 400.40 443.91 486.13 1016

198.86 223.49 248.08 272.62 297.10 321.54 345.93 370.27 394.56 443.02 491.26 539.30 (1020)

199.65 224.38 249.07 273.70 298.39 322.82 347.31 371.75 396.14 44.79 493.23 541.47 1220｜

296.39 327.95 357.47 386.94 416.36 445.73 475.58 533.58 591.88 649.98 1420

347.71 362.21 416.66 451.06 485.41 519.71 553.96 622.36 690.52 758.49 1620

397.03 436.46 475.84 515.17 554.46 593.60 632.87 711.14 789.17 867.00 1820

446.35 490.71 535.02 579.29 623.50 667.67 711.79 799.92 887.81 975.51 2020

495.67 544.96 594.21 643.40 692.55 741.65 796.70 888.70 986.46 1084.21 2220

544.99 599.21 653.39 707.52 761.60 815.63 869.61 977.48 1085.11 1192.53 2420

594.34 635.5 712.62 771.62 830.20 889.66 948
