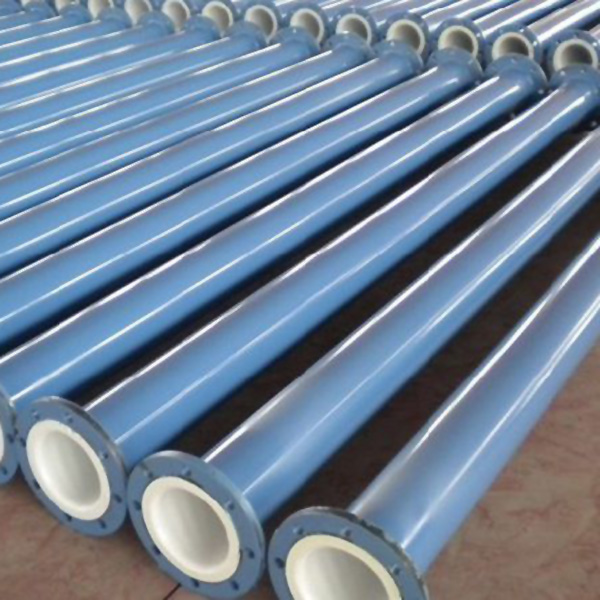

塗塑鋼管，又名塗塑管、鋼塑複合管、塗塑複合鋼管，是以鋼管為基體，通過噴、滾、浸、吸工藝在鋼管（底管）內表麵熔接一層塑料防腐層或在內外表麵熔接塑料防腐層的鋼塑複合鋼管。 塗塑鋼管具有優良的耐腐蝕性和比較小的摩擦阻力。環氧樹脂塗塑鋼管適用於給排水、海水、溫水、油、氣體等介質的輸送，聚氯乙烯塗塑鋼管適用於排水、海水、油、氣體等介質的輸送。 通用顏色：黑色，灰色，藍色，紅色，白色，綠色 塗層厚度：PE(改性聚乙烯)塗層厚度為400um1000um，EP(環氧樹脂)噴塗厚度為100um-400um 塗覆方式：PE(聚乙烯)為熱浸塑EP，(環氧樹脂)為內外噴塗 產品規格：DN15DN1660環境溫度：-30℃ 至120℃ 連接方式：絲扣（DN15-DN100），溝槽（DN65-DN400），法蘭（適用任意口徑），焊接式，雙金屬連接，承插、管節、密封連接等 塗塑鋼管是采用PE(改性聚乙烯)進行熱浸塑或EP(環氧樹脂)進行內外塗覆的產品，具有優良的耐腐蝕性能。同時塗層本身還具有良好的電氣絕緣性，不會產生電蝕。吸水率低，機械強度高，摩擦係數小，能夠達到長期使用的目的。還能有效的防止植物根係及土壤環境應力的破壞等。連接便捷、維修簡便。 產品優點 1.適應埋地和潮濕環境，並可以耐高溫和極低的溫度。 2.抗幹擾能力強，如果塗塑鋼管作為電纜套管，可以有效屏蔽外界的信號幹擾。 3.承受壓力強度好，最大壓強可達6Mpa。 4.絕緣性能好，作為電線的保護管永遠不會發生漏電現象。 5.無毛刺、管壁光滑，適合施工的時候穿電線或電纜。 工程標準 《建築給水排水設計規範》 GB 50015-2003 《建築給水排水及采暖工程施工質量驗收規範》GB50242-2002 《煤礦礦用產品安全標誌暫行辦法》 檢測方法 外觀檢查 目測檢查塗覆鋼管的外觀質量，試驗結果應符合5.1的規定。 厚度測量 從塗覆鋼管的兩端取不同長度的兩個橫斷麵，在每個橫斷麵用電磁測厚儀測量圓周上直交的任意四點的塗層厚度，試驗結果應符合5.4的規定。 針孔試驗 管段試件長度約為1000 mm，用電火花檢漏儀對鋼管塗層在規定試驗電壓下進行檢查，塗層厚度不大於0.4mm，試驗電壓為1500 V，塗層厚度大於0.4 mm，試驗電壓為2000 V。檢查有無電火花產生，試驗結果應符合5.5的規定。 附著力試驗 附著力試驗按CJ/T 120-2008中7.4.2進行，試驗結果應符合5.6的規定。 彎曲試驗 DN50mm的塗覆鋼管進行彎曲試驗。管段試件長度為(1200100) mm。 在溫度為（205） ℃的環境下，以鋼管公稱通徑的8倍為曲率半徑，彎曲角度為30o，在彎管機或模具上進行彎曲。彎曲試驗時管內不帶填充物，焊縫位於彎曲主麵的側麵。 試驗後，從彎曲圓弧的中部將試件剖開，檢查內塗層，試驗結果應符合5.7的規定。 壓扁試驗 DN50 mm的塗覆鋼管進行壓扁試驗。管段試件尺寸長為（5010） mm。 在溫度為（205） ℃的環境下，如圖1所示，將試件置於兩平板之間，在壓力試驗機上逐漸壓縮至兩平板間距離為試件外徑的五分之四，壓扁時塗覆鋼管焊縫垂直於載荷施加方向。試驗後，檢查內塗層，試驗結果應符合5.8的規定。 壓扁試驗 衝擊試驗 從塗覆鋼管的任意位置切取長約100 mm的試樣，在溫度為（205） ℃的環境下，如圖2所示，按表2的規定進行衝擊試驗，觀察內塗層的損壞情況。試驗時，焊縫應在衝擊麵相反的方向，試驗結果應符合5.9的規定。 衝擊試驗條件 公稱通徑DN mm錘重，kg落下高度，mm 15～251.0300 32～502.1500 80～3006.31000 衝擊試驗裝置 真空試驗 管段試件長度為（50050） mm,使用適當的措施堵住管道進出口，從進口逐漸增加負壓至660 mm汞柱，保持1 min,試驗後檢查內塗層，試驗結果應符合5.10的規定。 高溫試驗 管段試件長度為（10010） mm，將試件放置在恒溫箱中，升溫至（3005） ℃，並恒溫1 h，然後取出自然冷至常溫。試驗後，取出試件並檢查內塗層(允許外觀顏色變深、發暗現象)，試驗結果應符合5.11的規定。 低溫試驗 管段試件尺寸長度為（10010） mm，將試件放置在低溫箱中，降溫至（-302） ℃，並恒溫1 h，然後取出放置在溫度為（205） ℃的環境下（4～7） h。 壓力循環試驗 與水壓供給係統相連接，充水排除空氣，然後進行3000次從（0.40.1） MPa至 MPa的交變水壓試驗，每次試驗的周期不大於2 s。試驗後檢查內塗層，並按6.4的規定進行附著力試驗，試驗結果應符合5.13的規定。 溫度循環試驗 管段試件長度為(50050) mm，將試件按下列順序在每個溫度條件下放置24 h： （502）℃； （-102）℃； （502）℃； （-102）℃； 試驗後試件放置在溫度為(205) ℃的環境中24 h，檢查內塗層情況，並按6.4的規定進行附著力試驗，試驗結果應符合5.14的規定。 溫水老化試驗 管段試件尺寸長度約為100 mm，管段兩端裸露處應進行相應的防腐處理，將管段放置在（702） ℃的蒸餾水中浸泡30 d，試驗後取出自然冷卻至常溫，檢查試件內塗層，試驗結果應符合5.15的規定。 施工、安裝要點 1）、應按《建築給水塗塑複合管管道工程技術規程》CECS125：2001執行。 2）、塗塑鋼管應選用下列施工機具： （1）切割應采用金屬鋸切割； （2）壓槽應采用專用滾槽機； （3）彎管應采用彎管機冷彎； （4）套絲應采用電動套絲機進行管螺紋加工； （5）塗塑鋼管端口去毛刺和加工園角應采用銼刀加工； （6）塗敷高強度無機溶劑液體環氧樹脂塗料應采用小毛刷或小牙刷。 3）、塗塑鋼管施工程序應符合下列要求： （1）塗塑鋼管不宜埋設於鋼筋混凝土結構層中； （2）塗塑鋼管管道安裝中禁止進行焊接； （3）塗塑鋼管管道安裝宜從大口徑逐漸接駁到小口徑，管口應及時封堵； （4）塗塑鋼管在運輸、裝卸及工地施工中，嚴禁拋摔和劇烈撞擊； （5）塗塑鋼管安裝時，管徑不大於DN50時可用彎管機冷彎，但其彎曲曲率半徑不得小於8倍管徑，彎曲角度不得大於10。 應用領域 1.各種形式的循環水係統（民用循環水、工業循環水），性能優良，防腐年限可達50年。 2.消防供水係統。 3.各建築的給排水輸送（特別適用於賓館、酒店、高檔住宅區的冷、熱水係統）。 4.各種化工流體輸送（耐酸、堿、鹽的腐蝕）。 5.電線電纜的地埋管、過路管。 6.礦山、礦井的通風管、供、排水管。
